HP2 |
|

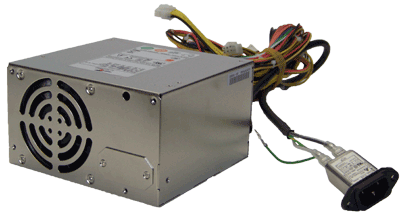

Front access
|
order on demand (see pic ) |
Input Characteristics: |
|
Voltage: |
90 - 264VAC FULL RANGE |
FREQUENCY: |
47~63 Hz. |
INPUT CURRENT: |
6.0 A ( RMS ) FOR 115VAC, 3.0 A ( RMS ) FOR 230 VAC |
INRUSH CURRENT:
|
65 A MAX. FOR 115 VAC, 125A MAX. FOR 230 VAC |
Output Characteristic |
OUTPUT
VOLTAGE |
OUTPUT CURRENT |
OUTPUT VOLTAGE REGULATION |
OUTPUT RIPPLE& NOISE MAX. [P-P] |
|
MIN(A). |
MAX(A) |
LOAD |
LINE |
5V |
5.0 |
40 |
±5% |
±1% |
60mV |
12V |
2.5 |
32 |
±5% |
±1% |
100mV |
-5V |
0 |
0.8 |
±5% |
±1% |
100mV |
-12V |
0 |
1.0 |
±5% |
±1% |
100mV |
3.3V |
1.0 |
30 |
±5% |
±1% |
60mV |
+5VSB |
0.1 |
2 |
±5% |
±1% |
60mV |
|
|
REMARKS:
TOTAL POWER OUTPUT NOT EXCEED 460W
*** WHEN IT PEFORMS CROSS REGULATION TEST, IT IE REQUESTED TO SET THE HIGHER OUTPUT CHANNEL AT 90% MAX. OF IT'S SPEC. AND THE LOWER OUTPUT CHANNEL AT 20% MIN. OF THEIRS |
|
|
|
|
